Контроль качества торцевых уплотнений
- Контроль размеров деталей уплотнений с помощью электронных средств измерений
- Проверка рабочих поверхностей колец пары трения уплотнения оптическим методом
- Исследование и визуальный контроль колец пар трения

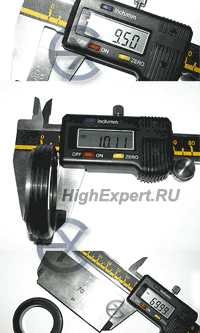

Контроль наружных размеров деталей с помощью электронного штангенциркуля

Контроль внутренних размеров деталей с помощью электронного нутромера

- Контрольные замеры размеров деталей торцевых уплотнений проводятся электронными измерительными приборами, например, электронным штангенциркулем, нутромером, микрометром.
- Поверка электронных измерительных приборов (их точность измерения) осуществляется с помощью специальных поверочных пластин и поверочных колец.
- Абсолютная погрешность упомянутых средств измерений находится в диапазоне примерно от 5 мкм до 80 мкм.
- Замеры диаметральных размеров канавок и посадочных поверхностей под установку вторичных резиновых уплотнений [резиновых колец круглого сечения и манжет] выполняется с точностью не хуже 60 мкм.
Контроль угловых размеров деталей с помощью угломера

Проверка рабочих поверхностей колец пары трения уплотнения оптическим методом
Оптический метод измерения отклонения рабочей поверхности трения кольца торцевого уплотнения основан на использовании явления интерференции. При использовании монохроматического источника света на фото наблюдается ряд параллельных и равномерно расположенных прямых полос. Это означает отклонение от плоскостности рабочей поверхности кольца пары трения в пределах отклонений от плоскостности нашей стеклянной пластины ПИ №0216. Следовательно, для этого кольца пары трения отклонение рабочей поверхности от плоскостности составляет не более ~ 0,3 мкм.
Исследование и визуальный контроль колец пар трения
Оптический метод исследования и визуального контроля качества изготовления колец пар трения проводится с помощью электронного микроскопа. Этот метод также позволяет проводить визуальные наблюдения и замеры размеров и углов с изображением на экране монитора компьютера.
С помощью цифрового микроскопа возможно:
- получение изображений рабочих поверхностей колец пар трения;
- исследование возможных дефектов рабочих поверхностей;
- измерение линейных размеров и углов.

На изображении показана притёртая рабочая поверхность кольца пары трения торцевого уплотнения [материал кольца - СГ-Т (СССР)].

На изображении видна притёртая рабочая поверхность кольца пары трения из карбида кремния со сколом со стороны наружного диаметра.
